1、电永磁铁概述
工作原理：利用不同永磁材料的不同特性，通过电控系统对其内部磁路的分布进行控制和转换，使永磁磁场在系统内部自身平衡，从而对外表征为消磁放松状态（即不吸料状态）；或将永磁磁场释放到电永磁铁的工作磁极面，从而对外表征为充磁夹紧状态（即吸料状态）。故又称电控永磁铁。
用途：冶金、机械、造船、交通运输等行业吊运导磁材料。
技术特点
★ 双磁源、单元体设计
电永磁内部采用两种永磁铁作为磁源，采用单元体设计，适用性和通用性强。
★ 安全、强劲
电控永磁系统在工作中不需要电能，只靠永磁吸力吸附导磁材料，避免了电磁铁系统在突然断电（可采用停电保磁）或连接电缆损坏（电磁铁系统无法解决）时磁力丧失而出现被吸物脱落的危险。电永磁吸力最大可达15kg/cm2，而且恒定不变，不随时间的延长而衰减，有着极大的安全性。电磁铁在停电后只有有限的保磁时间，若被吸物下方有重要设备，停电稍长时间就容易引起事故。
★ 节能、环保
电控永磁系统只在充磁和消磁的1～3秒钟内使用电能，较电磁铁节约电力95%以上。不需电磁铁停电保磁时配套蓄电池，因而环保。
★ 实用、高效
电永磁系统内部没有运动部件，可靠耐用，无须维修，实用性强。电控操作只有充、退磁按钮，操作方便，充磁与退磁的时间只需1～3秒钟，提高了作业效率。电磁铁由于线圈绕组匝数多，电感量大，电磁铁充退磁时间一般为3-5秒，大型的电磁铁即使采用强励磁也需5～10秒钟才能使电流上升到稳定值，达到最大吸力；而且电磁铁消磁过程中需要施加一反向磁场，提高卸料速度，多余磁能要么回馈电网，造成电力污染，要么通过放电电阻消耗掉，引起发热。
★ 防潮
全密封结构，防潮性好。
“安全、节能”是电永磁铁的显著特征。
2、电永磁铁的选型
由于电永磁和电磁铁的设计原理和材料性质的不同，选型时请按照用户的使用要求和工艺工况合理选型
2.1 电永磁选型：适合单张钢板、单件型钢或并排捆扎件型钢、温度≤180℃的导磁物料，最大优点是节能（基本不消耗电能）和安全（不要停电保磁控制设备）。
缺点：高温矩（园）形钢坯、板坯、多张钢板的吸吊和调磁控制目前还不满足用户使用的要求。
2.2电磁铁选型：高温矩（园）形钢坯、板坯、线材（园形捆扎件）多张钢板的吸吊，单张释放和PLC调磁控制目前已非常成熟，用户也非常认可。
缺点：消耗电能大、需要整套的停电保磁控制设备和安全性有隐患，电缆卷筒到电磁铁电源电缆线万一有故障，停电保磁的安全保障就没有了。
2.3、电永磁铁分类及型号说明
2.3.1电永磁铁分类
我公司生产的电永磁铁，根据用途和产品特性，主要分为以下几类：
1.起重电永磁铁 2. 充电式起重电永磁铁 3. 工具电永磁铁
2.3.2型号说明
HREPM-1-2-3
HREPM：海润电永磁铁
1：B (钢胚) C(钢卷) P(钢板) R(园钢) S(钢管) I(工具) T(充电式)
2：起重能力或外型尺寸代号：起重能力：吨；外型尺寸：矩形-长宽（cm）园形-直径（cm）
3：辅助代号：常温型不标示，H表示高温
2.3.3选型指南
我公司电永磁铁产品系列众多，针对性较强，请参考以下选型指南对照选型。
1．首先确定使用场地及功用，选择不同类别的产品。
2．野外作业及电源不方便请选用充电式起重电永磁铁。
3. 为了更好地为您提供解决方案，请您在向我司咨询时，最好能提供以下参数：
a. 被吸物的材质；
b. 被吸物的尺寸和重量；
c. 被吸物的温度；
d. 被吸物的表面情况；
e. 吸吊物状况（捆扎或单张等）。
4．有毒、有辐射以及环境恶劣场合可选用遥控操作方式。
5．吸吊物温度高于80℃时选用高温型 ，电永磁铁不能用于吊运温度超过350℃的物料。
6．起吊用电永磁铁均按不同气隙列出吸力曲线，并标出了设计工作气隙对应吸力，请根据被吸物实际情况酌情选型。
7. 起重用电永磁采用多台联吊时，建议使用我公司横梁方案。
8．每种产品均有其最小透磁深度，如果板厚小于其最小透磁深度，就会出现吸力下降和被吸物表面出现漏磁。
9.设备配套:单台使用时,按消耗功率选择整流控制设备及辅助设备;多台联用时,按联用台数的消耗功率之和选择.
2.4联吊指南
通过横梁可实现多台联吊，一般来说,对于长度大于4m的钢板,为了保证吊运安全以及吊运平衡, 一般采用两台或多台联吊.起重电永磁铁其本质还是永磁铁,只是通过电来切换磁路而已,所以其工作时具备永磁材料的特性,即在不同工作气隙下其工作点的磁能是不一样的,而且是随着气隙增大显著下降,吊钢板的起重电永磁铁在1.5mm气隙时的吸力只相当于0mm气隙吸力的36%左右,正是由于这一特性,我们要求每次只能吊运单张钢板.在进行联吊时,还要采取以下措施:一是横梁与起重电永磁铁的连接采用可自适应的弹簧调节机构:二是吊点布置合理,相邻两台电永磁铁间隙一般控制在2200-2800mm,三:可采用调磁控制,确保每次只吊运一张钢板.
HREPMP系列吊运钢板用起重电永磁铁
本系列产品是专为吊运中厚板设计的。考虑到长钢板吊运可能出现弯曲变形而影响安全搬运，所以在吊运长尺寸钢板时，请使用多台电永磁联吊。
应用范围
1.钢厂或码头吊运单张钢板；
2.自动切割线；
3.钢板预处理线；
4.造船厂、钢构厂、大型机械制造厂钢板吊运。
注:1:图中是按联吊时布置的链条结构,其结构可视吊运方式确定. 2:安全系数≥2.5
|
参数
型号 |
额定起重能力(Kg) |
适应 板厚（mm） |
励磁功率(KW)
|
外形尺寸（mm） |
质量（KG） |
|||||
|
A |
B |
C |
D |
E |
H |
|||||
|
2000 |
≥6 |
0.75 |
840 |
240 |
210 |
500 |
16 |
550 |
250 |
|
|
HREPMP-11024 |
2500 |
≥6 |
1 |
1120 |
240 |
210 |
700 |
16 |
650 |
335 |
|
HREPMP-14024 |
3000 |
≥6 |
1.25 |
1390 |
240 |
210 |
800 |
20 |
650 |
420 |
|
HREPMP-17024 |
4000 |
≥6 |
1.5 |
1670 |
240 |
210 |
1000 |
20 |
750 |
500 |
|
HREPMP-20024 |
4500 |
≥6 |
1.75 |
1940 |
240 |
210 |
1200 |
20 |
750 |
590 |
|
HREPMP-22024 |
5000 |
≥6 |
2 |
2210 |
240 |
210 |
`1400 |
20 |
800 |
670 |
设备成套配置：
方式1：起重电永磁铁（根据吊运工艺确定型号和联用台数）；电气控制箱；电缆卷筒；操作盒。
方式2：起重电永磁铁（根据吊运工艺确定型号和联用台数）；电气控制箱；
蓄电池；遥控器。续航时间

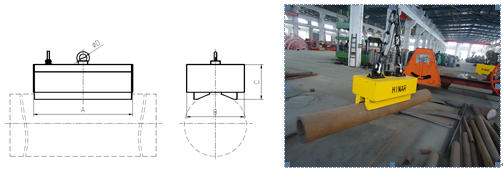

HREPMR吊运单根圆钢用起重电永磁铁
本系列产品是专为吊运单根圆钢设计的。在吊运长尺寸钢管或圆钢时，请使用多台联吊。
注：联吊时为双吊耳； 通过改变磁极结构，可以用于吊运单根不同尺寸圆钢、型钢；安全系数≥2.5
|
参数
型号 |
额定起重能力 (Kg) |
励磁功率(KW)
|
外形尺寸（mm）
|
质量 (Kg)
|
|||
|
A |
B |
C |
D |
||||
|
HREPMR -0.2 |
200 |
0.2 |
180 |
280 |
170 |
28 |
36 |
|
HREPMR-0.4 |
400 |
0.4 |
330 |
280 |
170 |
30 |
72 |
|
HREPMR-0.6 |
600 |
0.6 |
490 |
280 |
170 |
35 |
108 |
|
HREPMR-0.8 |
800 |
0.8 |
650 |
280 |
170 |
38 |
145 |
|
HREPMR-1 |
1000 |
1 |
810 |
280 |
170 |
42 |
18 |
设备成套配置：
起重电永磁铁；电气控制箱；电缆卷筒；操作盒。

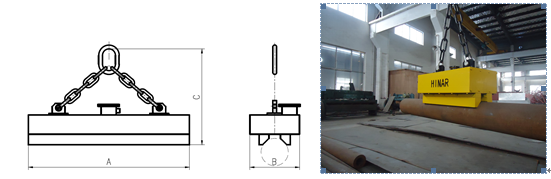

HREPMS吊运单根钢管用起重电永磁铁
本系列产品是专为吊运 单根钢管设计的。在吊运长尺寸钢管或圆钢时，请使用多台联吊。
注 ：联吊时为双吊耳； 通过改变磁极结构，可以用于吊运单根不同尺寸钢管、型钢；
安全系数≥2.5
|
参数
型号 |
额定起重能力 (Kg) |
励磁功率(KW)
|
外形尺寸（mm）
|
质量 (Kg)
|
|||
|
A |
B |
C |
D |
||||
|
HREPMS-0.5 |
150 |
0.2 |
180 |
280 |
170 |
28 |
36 |
|
HREPMS-1 |
300 |
0.4 |
330 |
280 |
170 |
30 |
72 |
|
HREPMS-1.5 |
450 |
0.6 |
490 |
280 |
170 |
35 |
108 |
|
HREPMS-2 |
600 |
0.8 |
650 |
280 |
170 |
38 |
145 |
|
HREPMS-2 |
750 |
1 |
810 |
280 |
170 |
42 |
180 |
HREPMB吊运钢坯用起重电永磁铁
用途
本系列产品采用强磁设计。适用于吊运工字钢、钢锭、钢坯、捆扎螺纹钢、捆扎小圆钢。
|
参数
型号 |
额定起重能力 (Kg) |
励磁功率(KW)
|
外形尺寸（mm）
|
质量 (Kg)
|
|||
|
A |
B |
C |
D |
||||
|
HREPMB-12070 |
2000 |
3.6 |
1100 |
730 |
420 |
400 |
2000 |
|
HREPMB-15070 |
2500 |
4.5 |
1400 |
730 |
420 |
500 |
2500 |
|
HREPMB-18070 |
3000 |
5.4 |
1650 |
730 |
420 |
600 |
3000 |
设备成套配置：起重电永磁铁；电气控制箱；电缆卷筒；操作盒。

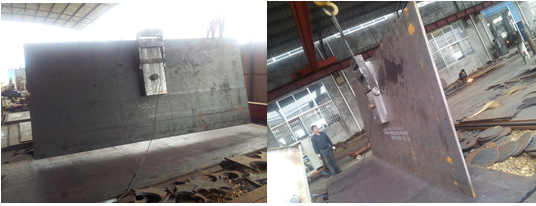

翻转（侧面吊）用起重电永磁铁
使用工况：钢板翻边，倾斜吊运，直立码放，一定倾斜角度的焊接、组装作业等
侧吊过程要求钢板与磁极的摩擦力足够大，以确保侧吊和搬运过程中钢板与电永磁之间无滑动。、
|
参数
型号 |
额定起重能力 (Kg) |
励磁功率(KW)
|
外形尺寸（mm）
|
质量 (Kg)
|
|||
|
A |
B |
C |
D |
||||
|
HREPMB-12070 |
2000 |
3.6 |
1100 |
730 |
420 |
400 |
2000 |
|
HREPMB-15070 |
2500 |
4.5 |
1400 |
730 |
420 |
500 |
2500 |
|
HREPMB-18070 |
3000 |
5.4 |
1650 |
730 |
420 |
600 |
3000 |
设备成套配置：起重电永磁铁（根据吊运工艺确定型号和联用台数）；电气控制箱；电缆卷筒；操作盒。

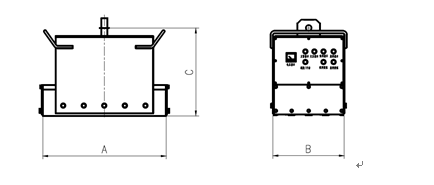

充电式起重电永磁铁
充电式起重永磁铁，又称蓄电池式电永磁起重器，是我公司新开发的一款高科技磁起重产品，它采用电永磁铁本体和免维护蓄电池、控制器整合到一体的结构，采用遥控器操作。蓄电池只在充磁和退磁的瞬间工作，电永磁铁在起吊和搬运中不再耗用能量,节能优势明显,可广泛用在无电源或接入电源不方便的场合,以及有毒、有放射性等环境中通过遥控器远程操作吊装导磁性物件。充一次电可连续使用长达5-7天，它既具有电磁铁操作方便的特点,又具有永磁起重器的安全性,是一款非常实用的磁起重工具.
免维护蓄电池、控制器整合到一体的结构，在设计时安全性一定要非常重视：
1、 确保控制箱外壳有足够的透气功能，蓄电池泄漏的气体能及时排出，电控内部的电器零件动作时会产生电火花，线路板、接触器、继电器和蓄电池严格分开。
2、 控制箱外壳有足够的透气功能，但外部环境的有毒易燃气体又不能进电控箱内，一旦泄漏，电控内部的电器零件动作时会产生电火花（线路板、接触器、继电器）就会造成重大人身、财产的损失。
3、 电控元件是国内品牌，采购蓄电池一定要是国际一线品牌的产品，千万不能省钱。
4、 可靠、安全性的风险评估：A、足够长时间和苛刻的型式试验。B、模拟各种不同类型和意想不到的工况试验。C、完整的设计文件、加工工艺、主要材料采购的技术要求和参数的技术协议和验收、测试书面报告。
|
参数
型号 |
额定重能力 (Kg) |
工作电压(V)
|
|
外形尺寸（mm）
|
质量 (Kg)
|
||||
|
A |
B |
C |
D |
H |
|||||
|
HREPMCD-1 |
1000 |
DC36 |
550 |
240 |
205 |
25 |
400 |
180 |
|
|
HREPMCD-2 |
2000 |
DC36 |
550 |
470 |
205 |
30 |
520 |
350 |
|
|
HREPMCD-3 |
3000 |
DC36 |
820 |
470 |
205 |
38 |
650 |
520 |
|
注：安全系数≥2.5
DCQ定电压控制方式整流控制设备
三相硅整流控制方式
该系列设备将三相交流电源由变压器降压后，再经三相桥式硅整流装置获得直流电压。电路设置有短路、过电压等保护措施，具有体积小、重量轻、占用空间少、工作可靠、维修方便等特点。
型号说明
DCQ-1-2
DC:二极管整流方式 Q：三相380 V输入
1：额定输出功率（KW） 2： C为户内型 D为户外型
主要技术参数
|
型号 |
电源相数 |
输入交流电压（V） |
输出直流电压（V） |
输出额定功率（KW） |
|
DCQ-2 |
三相 |
380 |
140、170 |
2 |
|
DCQ-5 |
三相 |
380 |
140、170 |
5 |
|
DCQ-10 |
三相 |
380 |
140、170 |
10 |
外形尺寸
|
型号 |
W |
D |
H |
X |
Y |
D |
质量 |
|
DCQ-2 |
400 |
250 |
600 |
300 |
200 |
10 |
25 Kg |
|
DCQ-5 |
500 |
300 |
700 |
400 |
250 |
12 |
50 Kg |
|
DCQ-10 |
700 |
450 |
1150 |
600 |
410 |
14 |
70Kg |

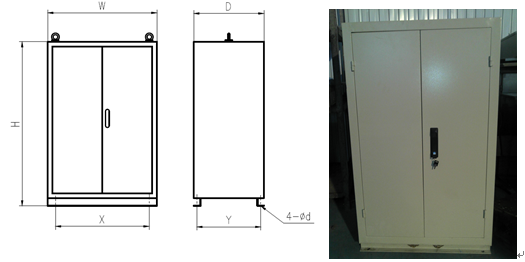

电控柜外形图

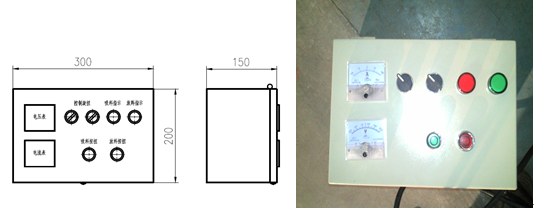

联吊表计箱
